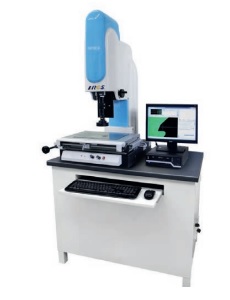

MACCHINA DI MISURA OTTICA 2D / 3D – PROIETTORE DI PROFILI
Questo strumento fa parte del nostro parco attrezzature da alcuni anni.
Il proiettore di profili, svolge un ruolo importante nella fase di reverse-engineering, ovvero quando : si ha la necessità di rilevare le dimensioni da un particolare meccanico, senza avere a disposizione il disegno tecnico originale.
Questo sistema di misurazione ottica è ad alta risoluzione ed elevata precisione.
Il principio di base è molto semplice: proiettare un’immagine ingrandita del profilo del pezzo su uno schermo e quindi utilizzare l’immagine per determinare la misura di lunghezze e angoli.

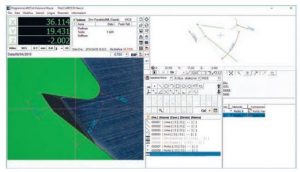

Su un tavolo di misura di precisione viene posizionato il particolare meccanico d’interesse, lo strumento, grazie ad una sorgente luminosa e ad un complesso sistema di lenti, capta l’immagine dell’oggetto. L’operatore ha così la possibilità di rilevarne il profilo e procedere, tramite software di gestione CAD/CAM, alla generazione di un percorso utensile, atto alla produzione del particolare in esame.
